故障树是什么?有什么作用

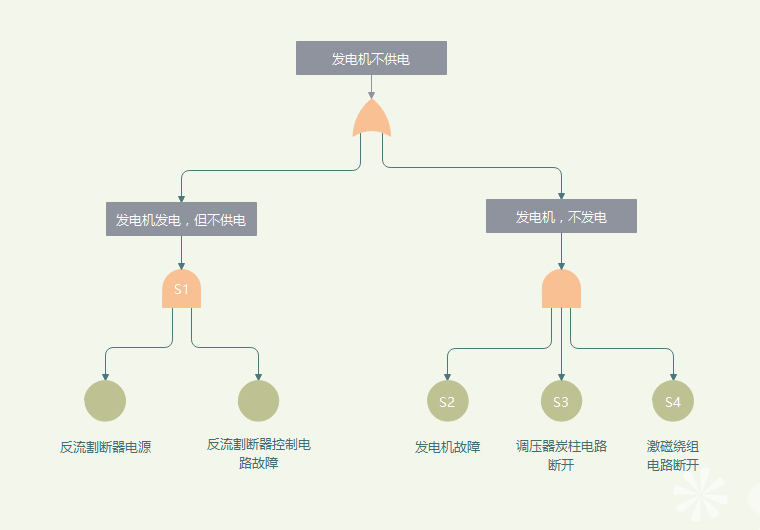

　　故障树是什么?故障树又称之为错误树，它是一种特殊的倒立树状逻辑因果关系图。主要通过事件符号、逻辑门符号以及转移符号，来表示事故或者故障事件发生的原因及其逻辑关系的逻辑树图。

　　创建故障树时需要注意哪些问题?

　　1、绘制故障树时可以忽略小概率事件，但不意味着可以忽略掉小部件的故障以及小故障事件。

　　2、对于某些发生概率小，但是一旦发生后果很严重的事件，为了安全起见，还是不能忽略。

　　3、定义故障一定要明确，避免产生歧义，不然会让整个故障树逻辑产生混乱。

　　4、建树时，一定要主次分明，对于关键性以及概率很大的事件，一定要着重考虑，然后再进行逐步细化、分解。

　　5、必须有非常严密的逻辑性以及清晰的逻辑关系，条件必须清楚，切忌絮乱和自相矛盾。

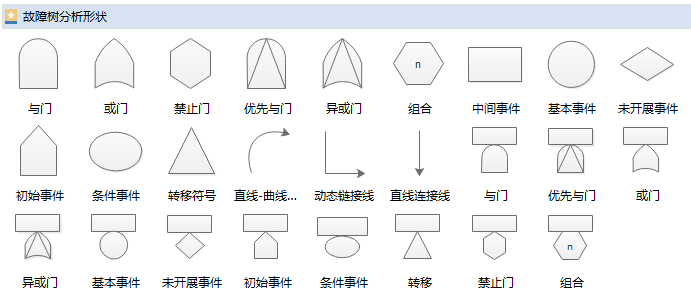

　　故障树图常用符号：

　　【温馨提示】故障树常用符号含义详解：简单直白的故障树常用符号!

　　什么是故障树分析法?

　　故障树分析法简称FTA，是一种通过对造成产品故障的硬件、软件、环境、人为等各方面因素进行分析，并画出故障树图，从而确定产品故障原因的各种组合方式以及其发生的概率。

　　故障树分析的目的：

　　1、计算故障发生的概率。

　　2、帮助判断可能发生的故障模式和原因。

　　3、在发生重大的故障或者事故之后，可以通过故障树分析法进行系统、全面地分析事故原因。

　　4、可以通过故障树，发现某些安全性或者可靠性比较低的环节，从而采取相应的改进措施。

　　5、对故障的诊断、改进和维修进行指导等等。

　　故障树分析的特点：

　　1、通过故障树图，可以对导致事故的各种原因和逻辑关系作出全面、形象地描述，从而使有关人员了解和掌握安全控制的要点和措施。

　　2、可以根据各基本事件发生故障的频率数据，确定各基本事件对导致事故发生的影响程度。

　　3、故障树分析既可以进行定性分析，又可以进行定量分析和系统评价。

　　4、对系统进行定量分析时，必须事先确定所有各基本事件发生的概率，否则无法进行定量分析。

　　5、故障树分析是针对某一特定事故进行分析，而不是针对一个过程或设备系统进行分析，因此具有一定的局限性。

　　6、对于复杂的系统时，由于编制故障树的步骤较多，编制的故障树较大，计算也会随之比较复杂，所以会给进行定性、定量分析带来困难。
