系统流程图是什么?系统流程图的作用

　　系统流程图是什么呢?系统分析员在工作上一般必须绘制各式各样的流程图，当中常见且关键的便是系统流程图了。系统流程图是1种概括的描绘系统物理模型的图示，一般用于描述要开发的系统。以黑盒子的形式用图形符号描绘系统中的每个部件，来表达数据在系统各部件间的流动情况。

　　系统流程图的作用

　　制作系统流程图可以使系统分析员全面的了解系统业务处理概况，作为系统分析员进一步分析的依据。

　　系统流程图是系统分析员、业务操作员和管理员之间的工作交流工具。

　　系统流程图可以用来分析系统业务的合理性。

　　系统流程图的基本符号

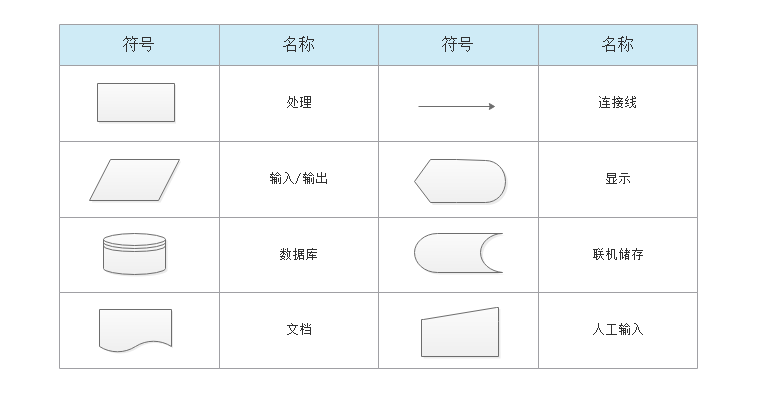

　　系统流程图表示系统的操作控制和数据流，其符号的表示主要有：表明数据存在的数据符号;定义要执行的逻辑路径和对数据执行操作的处理符号;指明各处理和(或)数据媒体之间数据流的符号;方便读、写系统流程图的特殊符号。

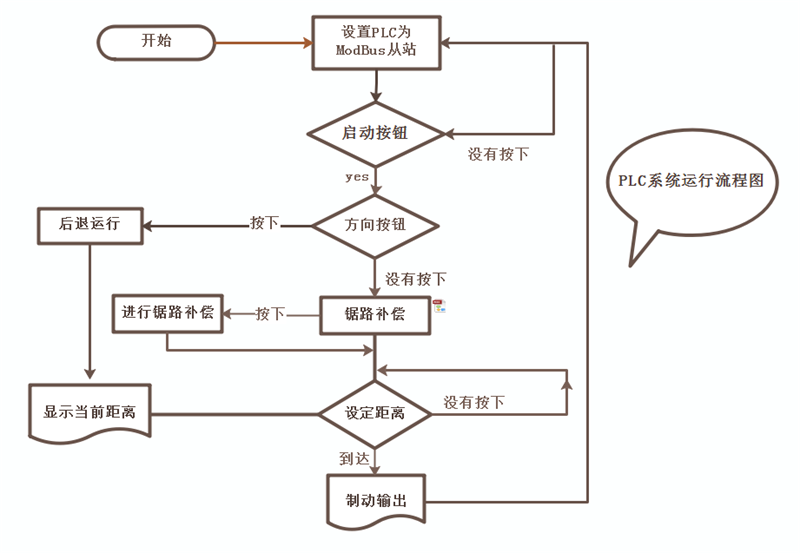

　　系统流程图的画法

　　系统流程图的绘制主要是是三个步骤：

　　1.记录已经调查好的材料，整理工作的顺序。

　　2.分析工作执行的流程，捋顺业务之间的关系。

　　3.将业务过程分解，描述业务的处理。

　　系统流程图和程序流程图的区别

　　程序流程图：用于详细设计阶段使用的模型，描述每个程序模块执行的流程。

　　系统流程图：用图形化的符号来记录整个系统和各个模块之间的关系和结构，描述了数据、相关文件和各子系统之间的关系。

　　主要区别在于：系统流程图主要描述的是系统整体的结构，包括子系统的构成与连接关系、数据与外部链接的交互等，其应用于系统架构的阶段。而程序流程图主要是描述某个模块的执行步骤，应用于系统详细的设计阶段。

　　系统流程图的制作软件

　　比较基本的可以使用Word中自带的流程图来绘制，而比较专业的可以使用微软的visio，而与其对标的国产流程图绘制软件亿图图示也不错，该两款软件都有专门的设计模板可以用来制作和设计各类专业的流程图。
