厨房立面图符号用途 打造高级私人厨房!

　　餐厅厨房是不是美观大方，较大程度上决策于它在关键立面上的造型艺术处理，包含造型设计与室内装修是不是优美。在设计中，立面图主要是用于研究这种造型艺术处理的。立面图是室内装修的一个参照，在施工图中，它关键反映餐厅厨房整体的外貌和立面室内装修的做法。

　　厨房立面图是从水平的角度看到的房间局部图纸。它包括墙体定位尺寸，各部位装饰墙面造型的立面图形、尺寸、构造材料、面层材料名称;各房间、各部位固定家具造型的立面图形、尺寸等等。所以我们在绘制一份厨房立面图时，应该考虑周密，厨房、卫生间立面图。绘图时，厨柜、吊柜中有开关、插座的，要画出具体位置和标注尺寸，应绘制煤气表或煤气管道的位置，有包管或装饰时，应注明材质和尺寸。管道井更改位置时，应将新位置的尺寸和点位标注清楚。有造型的立面，必须要画剖面图，在造型的大图只画轮廓，在剖面上详细标注，同时考虑安装牢固的施工方法。

　　……

　　关于厨房立面图要注意的细节太多了，还是先来学习重要的一步。

　　一张厨房立面设计图包含了装修的所有内容和信息，很多人拿到这样的图纸都表示很多小符号根本看不懂!所以，想要设计一个私人厨房，从先学会使用符号开始。下面就和小编一起来看看亿图厨房立面图的绘图符号!

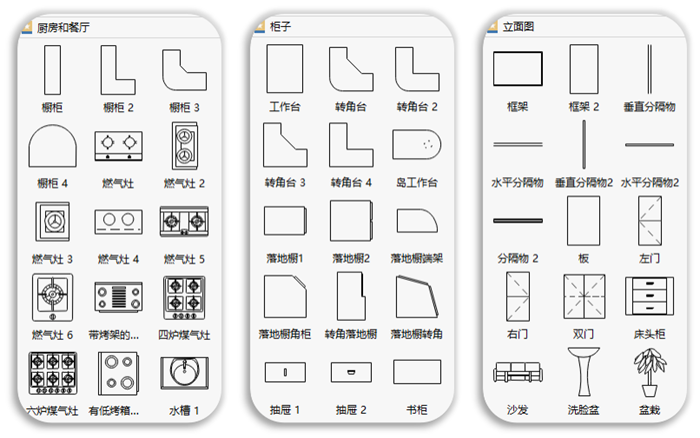

　　厨房立面图符号

　　可以使用抽象的符号也可以使用仿真形状

　　符号都是矢量设计

　　厨房立面图符号用途

　　框架——要设计的房屋结构。

　　分割物——用围护墙分割出一部分空间。

　　L形台面——L形的橱柜台表面。

　　排水管——排水管主要承担雨水、污水、农田排灌等排水的任务。

　　非对称双门——置于厨房与室外连接处的主门处的非对称式双开门。

　　旋转门——置于厨房与室外连接处的主门处的自动旋转门。

　　空调空间——安装空调的位置。

　　壁柱——在墙身局部适当位置增设凸出墙面的壁柱以提高墙体刚度。

　　网格起点——设置网格在页面中开始排列的位置，从而调整网格在页面中的位置。

　　双扇窗——由上、下横框梁和两竖框柱铰接而成的窗框、窗扇和窗扇定位机构，在上、下横框梁间定位有一中挺，两窗扇分别轴定位于中挺两侧。

　　排放空——厨房的2个排气口，一个是抽油烟机，用于排油烟用;一个一般是直接到室外的，用于热水器的燃气尾气排放。

　　烟道——是废气和烟雾排放的管状装置，指用于排除厨房烟气或卫生间废气的竖向管道制品，也称排风道、通风道、住宅排气道。

　　符号在厨房立面图上的使用图例，更多图例请点击访问绘图模板。
