VGA线平常我们的电脑都会用到，当然现在有的台式电脑已经更换成了HDML线，我们在固定投影仪的时候一般都会使用比较长的VGA线，但是长的VGA线都需要我们自己制作，如果你自己想动手做的话就可以看下面的vga线接法图解。

　　VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

　　常用模拟计算机信号接口：VGA接口和RGB接口

　　VGA接口引脚定义

管脚   定义

1       红基色 red

2        绿基色 green

3        蓝基色 blue

4       地址码 ID Bit

5         自测试 ( 各家定义不同 ) 6         红地

7         绿地

8         蓝地

9          保留 ( 各家定义不同 )

10         数字地

11         地址码

12         地址码

13         行同步

14         场同步

15        地址码 ( 各家定义不同 )

计算机D15 VGA插头的焊接方法

选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）

3+4 线      D15 插头

红线的芯线    脚 1

红线的屏蔽线   脚 6

绿线的芯线    脚 2

绿线的屏蔽线   脚 7

蓝线的芯线    脚 3

蓝线的屏蔽线   脚 8

黑线       脚 10

棕线       脚 11

黄线       脚 13

白线       脚 14

外层屏蔽     D15 端壳压接

在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

RGB接口

专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：

RGB线的连接示意

RGB的焊接方法

用 75 欧的 BNC 头一一对应焊接即可，非常简单。

特殊连接线－－D15转RGBHV连接

RBGHV            D15

红线的芯线      脚 1

红线的屏蔽线     脚 6

绿线的芯线      脚 2

绿线的屏蔽线     脚 7

蓝线的芯线      脚 3

蓝线的屏蔽线     脚 8

黑线的芯线      脚 13

黑线的屏蔽线     脚 10

黄线的芯线      脚 14

黄线的屏蔽线     脚 11 或 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地

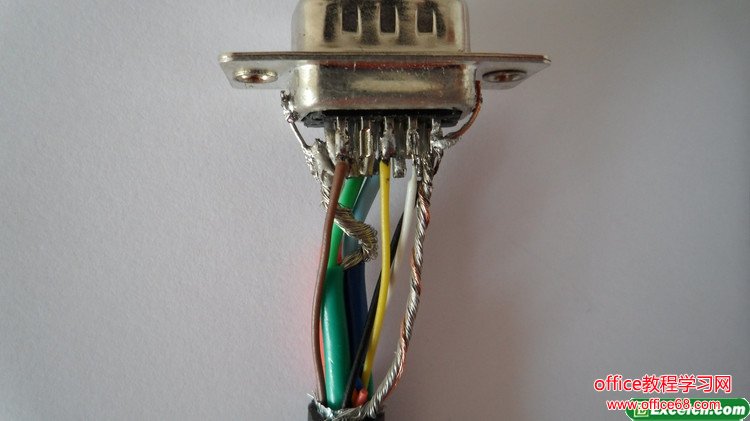

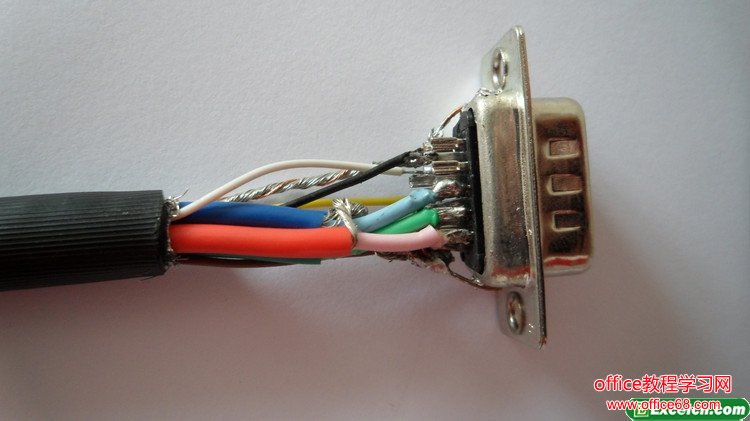

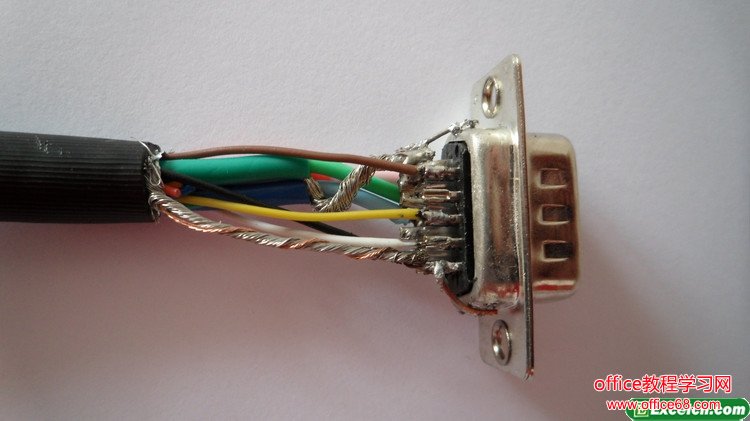

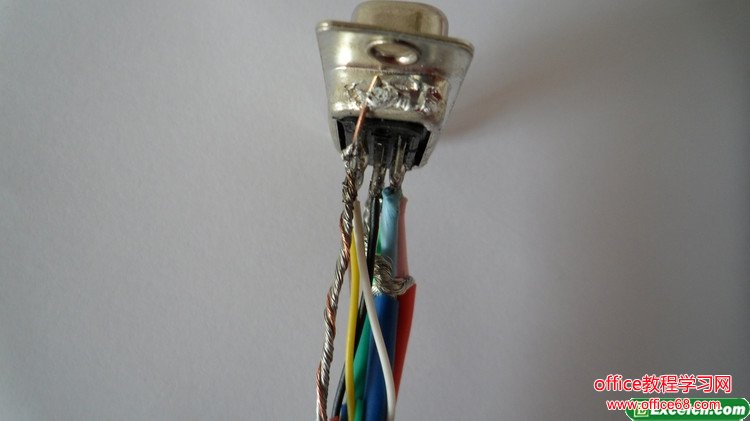

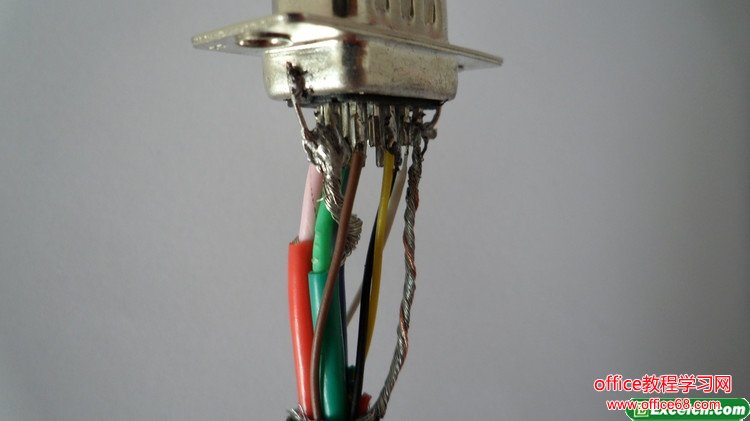

最明了的接法：

1、红

2、绿

3、蓝

4、空

5、空

678焊在一起接红绿蓝外屏蔽、再接地

9、空

10、黑

11、棕

12、空

13、黄

14、白

15、接外网屏蔽接地

　　当然如果你的VGA线断掉了或者被老鼠咬断了，你也可以按照上面的vga线接法图解来维修一下。
