本文教你Excel图表之甘特图的作法。

       第一步：做序列B、C、F、G的条形堆积图(第一行也要）

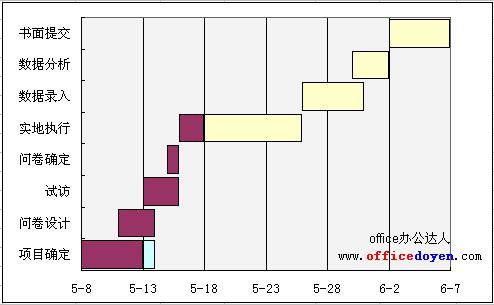

       第二步：先隐藏计划开始日，再根据单元格格式，计算出计划开始日2006-5-8的数值为38845,2006-6-7的数值为38875，对X轴刻度设置，最小值38845，最大值38875，最后通过数据系列格式-选项-分类间距设为10。



       第三步：点击图表-源数据-添加序列4-确定



       第四步：设置序列4图表类型设为散点图

       第五步：设置序列4散点图的X轴值为特定日期（如2006-5-18）



       第六步：设置次数值Y轴最大值为1，次数值X轴的最小值38845，最大值38875。

       第七步：先设置散点-数据系列格式-误差线Y-自定义设为1，然后数据标志选择X值，最后设置图案标记为无。



       第八步：清除次数值Y轴，分类轴Y轴-分类次序反转

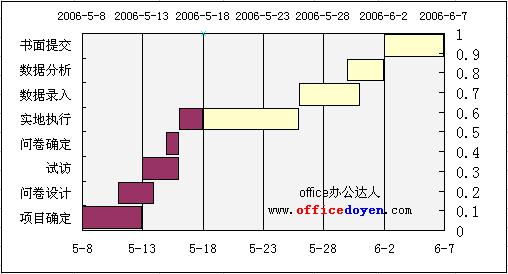

       第九步：对图表进行其他格式化，得到最终效果：
